オールドコールマン　ワークショップご案内３１

赤ランタンを探せ！

お写真を頂いてから１週間が経ってしまいましたが、旭川のJ氏より雪国からの写真便りをいただきました。これまでも多数お写真をいただいていますが、今回は『雪をかぶった赤ランタン（電気式）』を送っていただきました。

雪国に生まれ育つ子供の試練とも言える光景なのでしょうか！?　除雪機を横に一生懸命に雪かきをしています。ご苦労様です！でも、こんな後に食す旭川ラーメンなんて、ものすごく美味しいんでしょうね。J氏、ありがとうございました。

プレヒートのあれこれ

Q９９やR５５たるジェネレーターを装着したランタン、ランプともなると、必要不可欠なこととして『プレヒート』たる作業が必要となってきます。学生時代の山岳部で多用した石油系ストーブのお陰で、自然とコツを身に着けることができましたが、当時はめんどうくさい作業とばかり、人任せにすることが多々ありました。プレヒートカップにつんとにおいのするメタを乗せ、燃え尽きるまでじっと待つこと約４，５分。あの空間のことはいまでもはっきりと覚えています。

さて、前置きが長くなってしまいましたが、プレヒートと聞くとつい躊躇（ちゅうちょ）してしまい、イージーライト式のランタンを代表するモデルからその先の一歩が抜け出せない方もいるのではないでしょうか。しかし、コツさえ覚えてしまえば何てことのないプレヒート、初心者の方も含めプレヒートに関する話題を今回は掲載させていただきます。

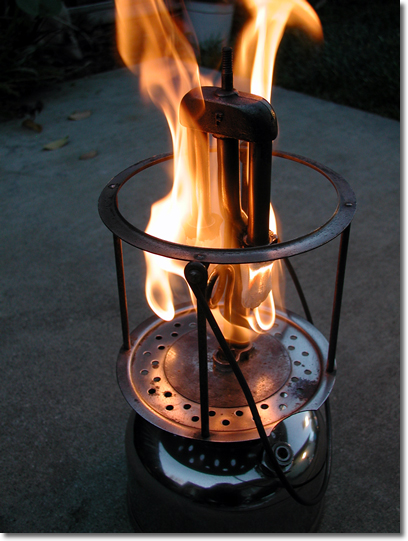

今回は、クリーニングニードル（以下、CN）の無いQ９９を装着したクイックライト系ランタンを例にしていますが、CNを装着したR５５の場合でも要領はほとんど変わりませんが、Q９９の場合はCNが無いため、バルブを完全に閉めた状態でもプレヒートを行っている最中に気化しかけたホワイトガソリンがジェネレーター内を通過し、ガスティップ先端にたどり着き上（↑）の写真のように一気に燃え上がることが良くあります。これは至ってなるべきしてなる状況ですので、決してあわてることなく火が落ち着くのを待ちます（通常、１０秒から長くても３０秒程度火が落ち着くはずです）。

前準備として行うポンピングですが、１０回～１５回程度に抑えておくことがコツです。あまりにもポンピングをしすぎると、その分タンク内の圧力がありますので、上記のように燃え上がる時間が長くなりがちです。また、点火する際はバルブは完全に閉めておきます。

補足として、上記のようになる場合もあれば、プレヒートをしている最中は一切このように燃え上がることがない場合（火は一切着かない）もあります。その場合はそれでも問題ありませんので、ジェネレーターが十分に暖まるまでプレヒートを行います。プレヒート中に火が一切着かない場合、次にバルブをわずかに開き瞬時の閉じます。こうする事でわずかにガスティップの先端からガス化、または半ガス化したホワイトガスが露出しますので、バルブを閉めた後、間を空けることなくマッチ（ライター）で点火します。この時点で、同じく上の写真のように燃え上がるはずですので、同じように火が落ち着くのを待ちます。※CNを装着したR５５を利用した場合は、この火が燃え上がらない状態となるのが普通です。

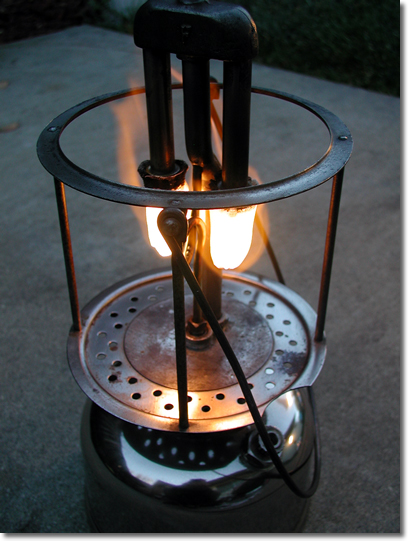

一枚目の写真の説明で、『火が落ち着くのを待ちます』とありますが、これは完全に火が消えるまで待ってはいけません。完全に消える前に火が落ち着いたところでバルブを１/４程度開きます。すると火は序じょにこの上（↑）のような状態になってきますので、少し様子を見ます。火にばらつきがないようであれば、バルブを完全に開いてあげます。そして次にポンピングを十分に加え、タンク内に圧力を与えてあげます。※火がまだめらめらと燃え上がっているような時は、まだバルブを開かないように！

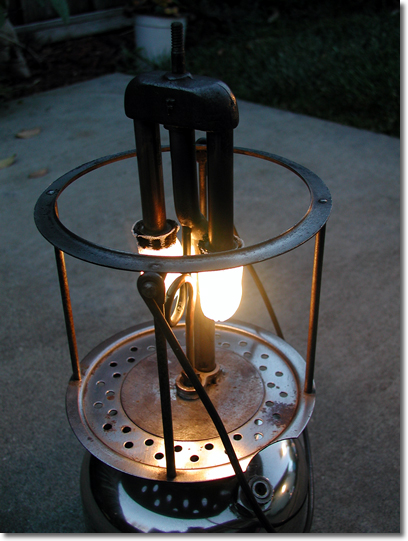

追加のポンピングを加えてあげると、このようになり、またけたたましいゴーゴーと言った独特の音を立てながら一気に明るくなります。

プレヒートについて：
プレヒートとは、フュエル＆エアーチューブが採用されていないモデル（簡単に言うと、タンク内にある燃料がダイレクトに吸い上げられるタイプ）をメインに、R５５、Q９９と言ったジェネレーターが装着されているモデルを点火する際に必要とする作業です。つまり、ジェネレーターを加熱し、液体燃料をガス化させるための作業を一般的にプレヒートと呼んでいます。気化しづらいケロシン（石油）モデルにも必要とする作業です。

Q９９ジェネレーターについて：
独自のコイル状の形をしたQ９９ジェネレーターですが、クリーニングニードルが装着されてない故に、まめにガスティップ先端の“穴”を掃除してあげる必要があります。特にランタン全部を分解クリーニングしたにも関わらず、うまく点火しない状態の時、以外にもガスティップ先端を掃除しなかったがためだけに、点火しないようなこともたたあります。以前このワークショップでも話題として取り上げさせていただきました専用ツールの存在もありますが、今でもそう簡単には手に入れることのできないツールですので、お手元にあるジェネレーターのニードルを取り出し、これを代用する事もできます。

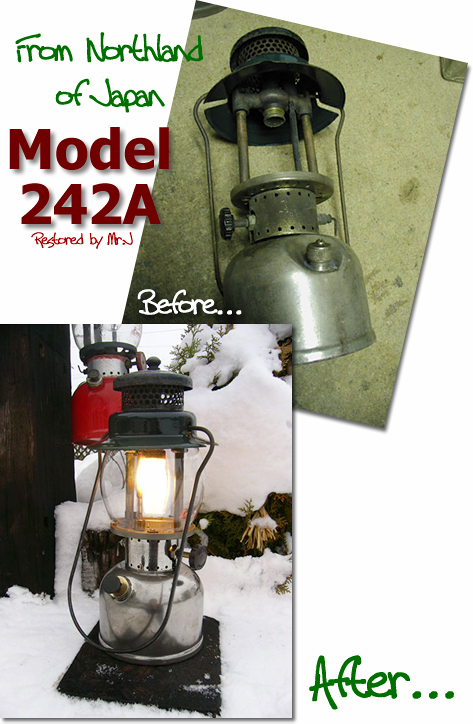

はるばる北の国へ行った２４２A

遡ること約８０年も前の大昔、この２４２Aが製造された時代、一体誰がはるばる海を越えて遠い日本の北国でふたたび明かりが灯されることが来るなどと考えた人々がいたのでしょうか。とうぜんそんな事を想像していた人々はいなかったでしょうね。

１週間ほど前にブログでもプレビューをさせていただきましたが、昨年２００７年の秋ごろでしょうか、ジャンク好きのJ氏まである１台の２４２Aをお譲りさせていただきました。とてもお代金を頂くような代物でもなく、また当方では閉口していたほどのジャンク状態でしたが、送料までご負担いただいた上に上記写真のようにみごとに甦らせていただきました。J氏、エアステムの無いタイプをいじるのは始めてとのことでしたが、この一台でかなりはまってしまったご様子です。

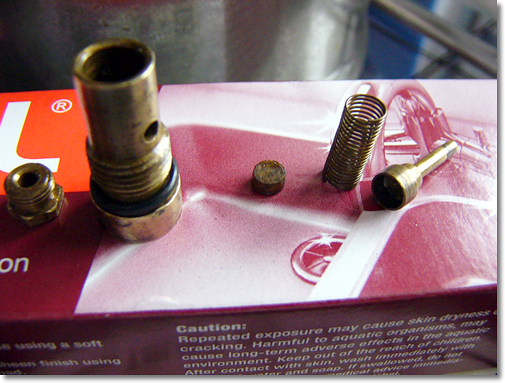

参考まで、エアステムの無いタイプのチェックバルブは以下（↓）のような構造になっています（このお写真もJ氏が撮影の上、送っていただきました）。エアー漏れが起こるとのことで分解クリーニングをおすすめさせていただき、また念のためにゴム製のOリングを装着されたようですが、そのエアー漏れが今ひとつ改善されず、今後の課題となっている様子です。

余談ですが、このチェックバルブは当方へのお問い合わせが非常に多く、お探しの方々が多々いるようです。以前は百個単位手元にありましたが、今ではほとんど底を付いてしまいました。もし旋盤技術があれば、きっと製作を試みていると思います。
