オールドコールマン　ワークショップご案内１９

焼ベンチレーター観察の楽しみ

Special thanks to Mr. A.. who subumitted this photo!

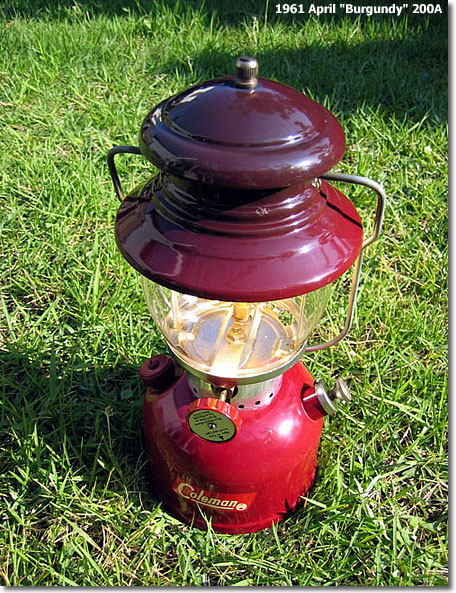

オールドコールマンに限らず、物を収集していると変なところに気付いたり、また人とは違った楽しみをするのも、意外とおもしろいものです。例えば、この写真のように焼けたベンチレーターの色あい（焼け具合）を鑑賞し、写真に収めるのもそのひとつです。

ベンチレーターと言えば、一度熱せられた後、そして消化した時の冷える段階で、極端な温度差のあるような状況である場合、琺瑯（ほうろう）部分がチップする場合があります。勿論、これはこのような状況下でなくとも、常にベンチレーターがチップする可能性はゼロでは有りませんが、それを恐れ、点火せず仕舞いで大事にしまいこんでいる人、意外と多いのではないでしょうか。または点火テストではベンチレーターなしで行ったりしていませんか？

ベンチレーターのコンディションの良いものは出来る限り実用はせず、大事にするのはオールドコールマンのコレクターであれば、誰もが気を使っている点だと思いますが、本当はコンディションの良いベンチレーターこそ、こうして火を入れ、じっくりと“焼ベンチレーターを楽しむ”なんてのは、いかがでしょう。

他の焼ベンチレーターコレクションは、こちらワークショップ便りのページ１０に掲載して有ります。是非、あなたのコレクションからも“焼ベンチ”のご提供をお待ちしております。

レストレーションリポート（４２５Ｅツーバーナー）

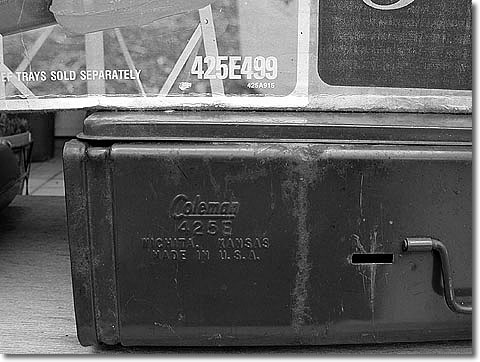

この度は、ひょんなことからジェネレーターをバルブアッシーの根元より折ってしまったＴ氏。その後当方より購入いただきましたバルブアッシー交換を含め、愛用の４２５Ｅストーブのレストレーションリポートを提供下さいました。別途、『レストレーション・リポート』と題したページがありますので、そちらで詳細についてはご紹介をさせていただいています。また、まだまだ塗装なども含め、今後の展開が期待できそうですので、その際は随時更新させていただきます。Ｔ氏、有難う御座いました！レストレーションレポートのページはこちらからどうぞ。

おやっ．．．、穴あきコイン!?

おやっ？米ドルに穴あきコインなどあったけ!?

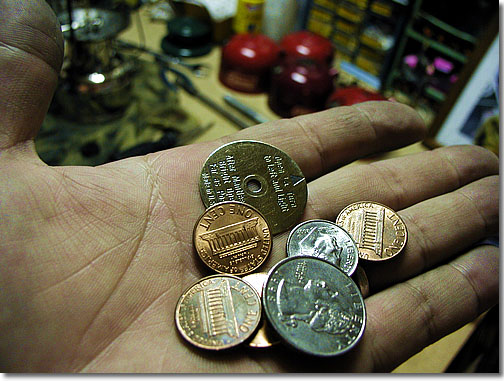

現行の米ドルコイン（クォーター、ニッケル、ペニー）に混じり、穴があいているのは、とあるモデルのディレクションディスクです。この種のディスク、一般的にはアルミ製が主流ですが、ゴールド色であり非常に弾力性のある素材であることから判断して、一体なんの素材でしょうか？文字もしっかり彫ってあり、その彫りに黒いインクが流し込んであり、非常に手の凝ったつくりです。

愛用のツール（クモの巣取り用）

コールマン社から提供された正規メンテナンスガイド、そして点火不良の原因を記した書類などを隅から隅まで目を通してみる。しかし、これといってピンとくる原因が見当たらない。完全に分解レストアをし、新しいジェネレーターまで装着したにも関わらず、依然症状は変わらずぼわ～っという感じにバーナーチューブキャップの周りを小さな火柱が不燃焼気味に上る。

こんな時、『またも奴の仕業か．．．！』と、こんな推測をする羽目になります。奴とは、ずばり『クモ（くも）』です。正確には奴が数十年も前に張っただろうと思われる、『巣』です。

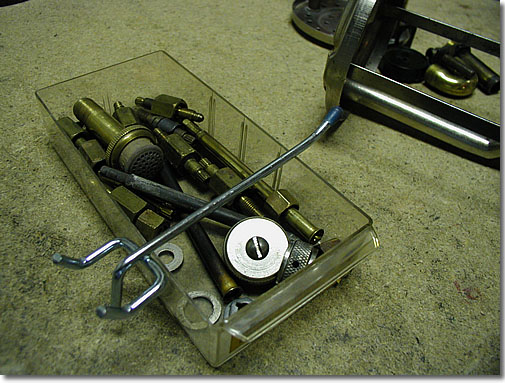

こんな時、愛用しているのが上の写真にあるツールです。ツールというほどのものではなく、ご覧いただけるように壁掛け用のフックです。この手のフック、長さや太さなど数種類ありますが、正にこの長さ、この太さの“これ”を愛用しています。

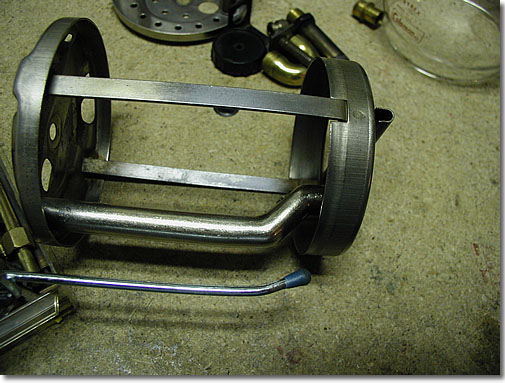

メインでこのツールを使うのは、主に２００系のフレーム（インテークチューブ）です。ご覧いただけるように、長さ、カーブが最高に威力を発揮してくれます。上の写真を参考に、左から通しても丁度カーブの部分にスムーズに入り込み、また右手の方から通してもまたばっちりと合います。この途中の何処からに奴の巣が張られていれば、『ばりっ』といった風にはがれ、奴の巣とともに時としては『奴』そのものもぽろぽろっと、インテークチューブからすべり落ちてきます。

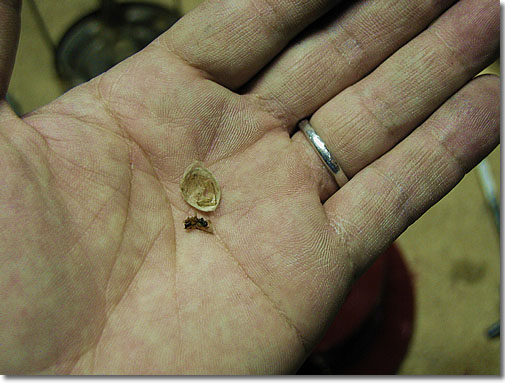

上の写真（↑）は、奴の巣と奴です。強度からすると障子の紙を突っつき破るくらいのかたさ（感覚）があります。完璧なメンテナンスをしたつもりのところ、バーナーチューブキャップからぼわ～っとした不燃焼気味の炎があがる場合、奴を疑ってみてください。突っつく前、たしかな証拠をつかみたい場合は、フレームからUチューブなどのパーツを全て外した状態で、インテークチューブの途中にあるジェネレーターが入り込む穴を指でふさぎ、その状態でインテークチューブの一方から息をぷ～っと吹き込んだ際、空気が通り抜けない場合は、９９.９％の確立で奴の仕業です。笑）。

これは大化現象というものなのでしょうか？

植物や昆虫などが異常なほど大きくなる現象、大化現象って言いましたっけ？それはさておき。上の写真（↑）に写っているランタンからその大きさが想像できるでしょうか？今年（２００６年）の４月に苗木で買ってきたキャベツを２つほど植えたのですが、左の方はやたらと葉だけが大きく成長し、右の方は同じく葉だけが成長しているのですが、こちらは少し小さめの葉っぱです。その代わりに上にぐんぐんと伸び続けています。

予定の収穫期などとっくのとおに過ぎ、苗木で植えてからすでに７ヶ月以上経過しているというのに、食せるような肝心のキャベツの影すら見えず、ただただ成長（植物として!?）し続けている状態です。右手に菜の花のようなものが見えますが、これは右手のキャベツから伸びた花と、それが落ちて種となった部分がびっしりとついています。とりあえず、このままジャックの豆の木のようになることを期待して、暫くこのままにしておこうと思っています。とりあえず、年は越す事になりそうです。

マントルの適合性を考えてみる

偉そうなタイトルをつけていますが、私的には結構マントルの適合性を無視し、装着できるマントルであればあまり気にせずに使っています。

コールマンと言えば一般的に＃２０と＃２１と言うタイプのマントル（サイズ）が主流かと思いますが、中でも人気のある２００Aランタンをはじめシングルマントルの多くは＃２１を適合するマントルとしています。

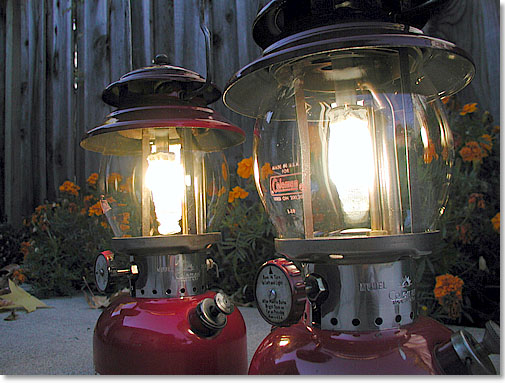

ここで検証するつもりではなかったのですが、たまたま適合マントルとされる＃２１と、そうでない＃２０のマントルを装着した２つの２００Aを点火する機会がありましたので、その効果を写真に収めて見ました。う～ん、写真ではやや分かりにくいかもしれませんが、やはり適合マントル（手前）をつけた方があきらかに明るいのは確かですね。

ワインビネガー（酢）が好き

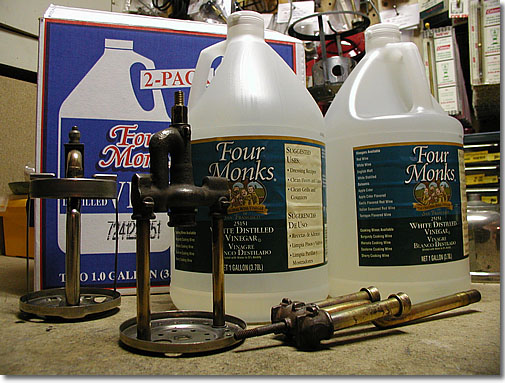

これからお酢風呂に入ることになるパーツ!?

お酢、個人的にお酢そのものの味やにおいはあまり好きではありません。しかし、オールドコールマンをメンテナンスするには欠かせない名脇役です。

ほとんどのモデルに使われているブラスパーツの多くは、歳月と共に煤やこげ、汚れなどかなり黒ずんでいる場合がほとんどです。こんな場合、程度な水と混ぜたお酢に漬けておくと、綺麗さっぱりになります。正しくは、後にブラスブラシなどを利用して磨き上げる必要がありますが、お酢で事前に大方の汚れを落としておくと、かなり作業が楽になります。

美観的にまったく気にしないようであれば無理に綺麗にする必要もありませんが、時としてジェネレーター内部に詰まっているカーボンなども綺麗に取り除いてくれるので、外観を美しく見せる為の作業だけとは言い切れないかもしれませんね。

上記の写真にある1ガロン（約3.75リットル）ボトルが2つ入った、超お得用のワインビネガーを買い込んで使っています。ワインビネガーは米酢などと比べると、香りが柔らかにようです。

鉄パーツは実存するのか？

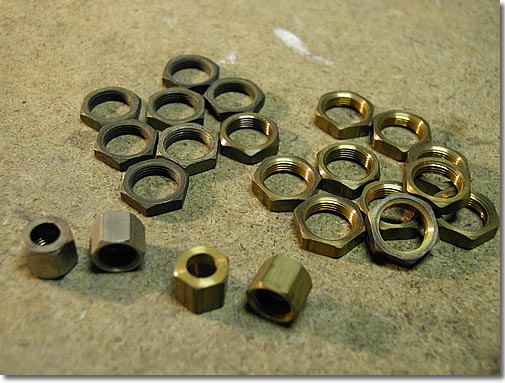

まず先に回答をお答えさせていただくと、“はい、実存します。”ということになります。証拠というほどのものではありませんが、上の写真を掲載させていただきました。ここ最近の冷え込みの為、寒いガレージ故にランタンの灯りで暖をとりながら撮ったため、その光の反射でやや分かりづらいかもしれませんが、左手に６～７ヶ写っているのは、鉄製のロックナットです（右手はブラス製ロックナットです）。また、鉄製のジャムナットも添えてみました。

この話題の発端は、「ブラックバンド（２００A）のバーナーチューブロックナットがブラス製ではなく鉄であった．．．」と、こんな質問がお世話になっているA氏より寄せられた為、掲載させていただきました。

ロックナットに限定をしなければ、他のパーツの素材としてアルミ製のミキシングチャンバー、もっと大きいサイズのケロシンモデル用のジェネレーター用の鉄製ジャムナットなどと、いろんな素材のパーツが他にも結構あるようです。

長い歴史の中、すっかりコレクターズアイテムとなり、“オールドコールマン”と称されるようになった現在、このような細かなところまで目を向られるようになったことかと思いますが、その中でも１９５０年から１９６０年代くらいもモデル、赤ランタンをメインとすれば、やはりパーツはブラス製という認識が一般化しているのかと思います。

話をブラックバンドに戻させていただくと、１９５２年、１９５３年に製造されたこのモデルは、いろいろな固体を観察すると非常に面白いモデルでもあります。また、このモデルが製造されていたは年代は歴史的にも物資不足（戦争）であり、その影響が出ていたことを垣間見ることができる時があります。実際に確認できた点として、鉄製ジャムナット、ブラスではないジェネレーター、鉄製のクリーニングティップレバーと、本来ブラス製である部分のパーツの要所要所が代用されていたようです。

ちょうど２年前の今頃の時期に書いた“きままに話題”のひとつに、これに関連する能書きがありますので、参考までリンクを掲載しておきます。

前のページに戻る　次のページ（２０）
